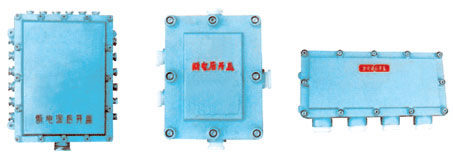

JXD系列防爆接線箱(IIB)

適用范圍
1、爆炸性氣體環境危險場所：1區、2區
2、爆炸性氣體環境：ⅡA、ⅡB
3、溫度組別：T1～T6
4、戶內、戶外

Application scope
1、Explosive gsa atmospheres hazardous location:zone 1,zone2
2、Explosive gsa atmospheres:group ⅡA,ⅡB
3、Temperature class:T1～T6
4、Indoor and outdoor

產品特點
1、可適用于400Ｖ、230V及以下線路中作為連接各種電器、儀表設備的分線、接線之用，也可作自控或通訊信號或電源線的連接。
2、鑄鋁合金外殼，表面噴塑。
3、端子、出線口方向。數量及公稱直徑可變化。
4、鋼管或電纜布線，電纜布線須配電纜密封接頭。
Product Features
1、It could be used for connecting of branch lines and wire of apparatus and meters in circuit of 400/230V and blew,also of signal or source line for automatic control of telecommunication.
2、Enclosure is made of casting aluminum alloy,sprayed with plastics.
3、No.of terminal,direction of outlets,number and normal dia.could be changed.
4、Wiring with conduit or cable,if the latter,it should be fitted with explosion-protected cable seal gland.

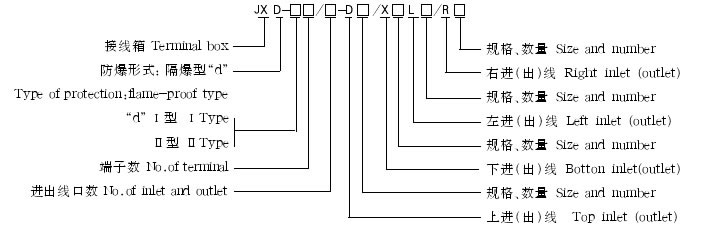

型號含義 Type designation

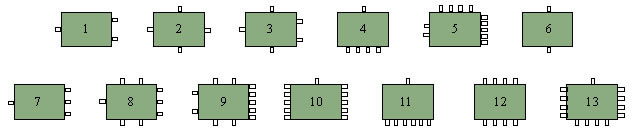

結構形式 Structure

主要技術數據 Main technical Specification

代號	a	b	c	d	e
規格	G1/2〃	G3/4〃	G1〃	G1 1/4〃	G1 1/2〃

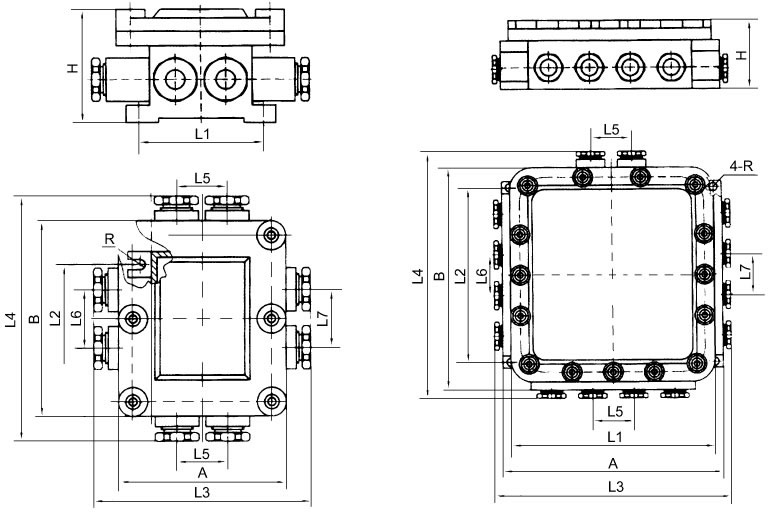

外型尺寸及安裝尺寸 Overall and mounting dimensions

型號及規格	端子數	結構形式	進出口形式	外型及安裝尺寸
型號及規格	端子數	結構形式	進出口形式	L1	L2	L3	L4	L5	L6	L7	R	A	B	H
JXD-Ⅰ4/3	4	1	2 * a , 1 * b	85	75	150				40	3.5	115	135	78
JXD-Ⅰ4/4	4	2	3 * a , 1 * b	85	75	150	170				3.5	115	135	78
JXD-Ⅰ4/5	4	3	4 * a , 1 * b	85	75	150	170			40	3.5	115	135	78
JXD-Ⅰ6/5	6	3	4 * a , 1 * b	84	107	150	201			55	3.5	115	166	78
JXD-Ⅰ8/4	8	7	3 * b , 1 * c	135	145	210				55	3.5	170	220	89
JXD-Ⅰ8/5	8	3	4 * b , 1 * c	135	145	210	260			65	3.5	170	220	89
JXD-Ⅰ8/8	8	8	7 * b , 1 * c	135	145	210	260	65		55	3.5	170	220	89
JXD-Ⅱ6/4	16	7	3 * b , 1 * c	145	235	210				80	4.5	170	315	89
JXD-Ⅱ6/5	16	3	4 * b , 1 * e	145	235	210	350			95	4.5	170	315	89
JXD-Ⅱ6/8	16	8	7 * b , 1 * e	145	235	210	350	55		80	4.5	170	315	89
JXD-Ⅱ6/11	16	9	9 * b , 2 * e	145	235	210	350	55	120	475	4.5	170	315	89
JXD-Ⅰ24/4	24	7	3 * b , 1 * e	205	260	260				80	4.5	220	340	89
JXD-Ⅰ24/5	24	3	4 * b , 1 * e	205	260	260	375			120	4.5	220	340	89
JXD-Ⅰ24/8	24	8	7 * b , 1 * e	205	260	260	375	75		80	4.5	220	340	89
JXD-Ⅰ36/15	36	5	13 * b , 2 * e	175	260	330	380	60	140	52	4.5	295	345	95
JXD-Ⅱ3/2	3	6	2 * e	62	120		210				4.5	120	144	75
JXD-Ⅱ12/5	12	4	4 * b , 1 * e	198	120	172		45			4.5	240	136	80
JXD-Ⅱ12/8	12	11	8 * e	198	120		184	45			4.5	240	164	80
JXD-Ⅱ18/7	18	12	4 * b , 1 * e	274	120		172	43			4.5	318	144	80
JXD-Ⅱ30/11	30	10	10 * b , 1 * e	190	266	275	350		50		5	224	286	85
JXD-Ⅱ36/13	36	13	12 * b , 1 * e	218	215	215	360	50	50		5	268	274	85
